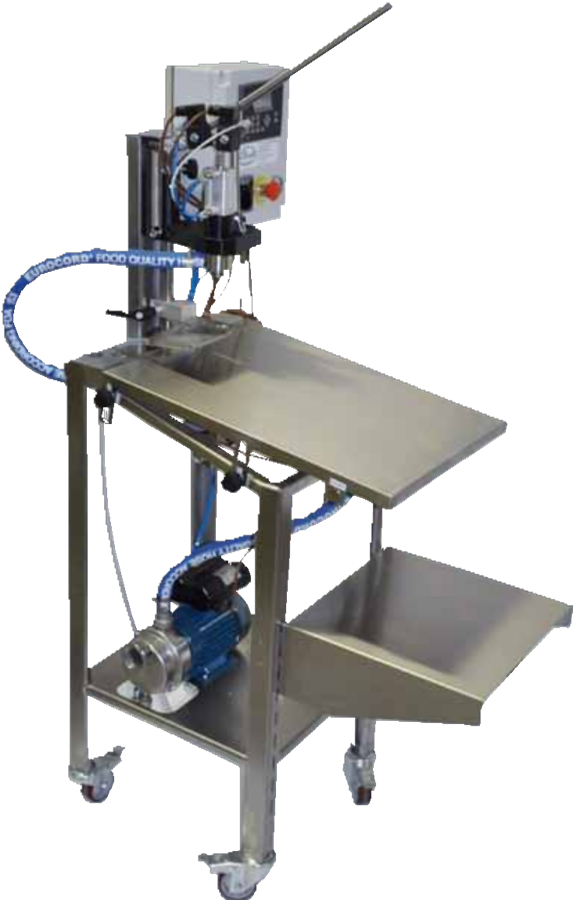

Poloautomatické plniace zariadenie „Bag-in-Box“ s objemom od 2 litrov do 20 litrov, na plnenie tekutých a polohustých produktov vrátane potravín a iných tekutín (napríklad olej a víno s maximálnou viskozitou 300 cps).
Čerpadlom s výkonom 50 l/min môže vykonávať horúce plnenie pri teplote do 50°C. Dávkovanie sa vykonáva pomocou elektronického počítadla litrov.
Elektrický panel s PLC
Prietokometer
Kvapalinový ventil
Uchopovač uzáveru
Prietokomer z nehrdzavejúcej ocele
Membránový kvapalinový kohútik
- Je možné použiť akýkoľvek typ štandardnej batérie: Vtop, Press-Top a Flex-Top.
- Kontrola chybného vrecka pomocou vákuomera.
- Vrecko sa manuálne umiestni do vidlice; pomocou páky sa odstráni uzáver a kohútik sa vloží do vrecka.
- Stlačením tlačidla štart sa vo vrecku vytvorí vákuum, potom sa naplní a pridá dusík. Opätovným stlačením páky sa uzáver vloží do vrecka v krabici a vrecko sa manuálne vyberie a vloží do kartónu.
- Stroj má hladký, nastaviteľný naklonený stôl, ktorý uľahčuje zostup vrecka do krabice, ktorá je umiestnená na výškovo nastaviteľnom stole.
- Stroj je vybavený ovládacím panelom, ktorý riadi objem plnenia, čas vákua, čas dusíka a čistenie stroja.
- PLC ukladá vyrobené formáty a poskytuje štatistiky o vykonanej práci.
- Stroj je určený na čistenie CIP a sterilizáciu horúcou vodou.
- Rám stroja je vyrobený z nehrdzavejúcej ocele na štyroch otočných kolieskach s brzdami. Použité materiály sú vhodné na chemické čistenie.
Merania a prevádzkové údaje sú približné, nie sú právne záväzné a môžu sa bez upozornenia zmeniť.
| PARAMETER | HODNOTA |
|---|---|
| Čerpadlo | 0,9 kW |
| Napájanie | 220V 1-fáza 50 Hz |
| Tlak vzduchu | 6 barov |
| Stláčanie dusíka | 0,5 barov |
| Váha | 77 kg |
| Rozmery (D x Š x V) | 60 x 90 x 160 cm |
| OBJEM | VÝKON |
|---|---|
| 3 Lt. | 160/180 bb/h |
| 5 Lt. | 130/150 bb/h |
| 10 Lt. | 110/130 bb/h |
| 15 Lt. | 90/110 bb/h |
| 20 Lt. | 80/100 bb/h |
